Wyłącznik nadprądowy B czy C – kluczowe różnice i zastosowanie

Co to są wyłączniki nadprądowe i jak działają?

Wyłączniki nadprądowe to niezwykle istotne elementy zabezpieczeń w każdej instalacji elektrycznej. Działają one na zasadzie automatycznego przerywania obwodu, gdy prąd przekracza określoną wartość znamionową. Ich głównym celem jest ochrona instalacji przed przeciążeniem i zwarciami, co pozwala uniknąć uszkodzeń sprzętu oraz potencjalnych zagrożeń pożarowych.

Te urządzenia montuje się na szynie DIN, co znacząco ułatwia ich instalację w rozdzielnicach elektrycznych. Wyłączniki nadprądowe są w stanie szybko wykrywać nadmiar prądu i natychmiastowo na niego reagować, przez co stanowią nieoceniony element w każdej eksploatowanej instalacji. Dzięki nim możliwe jest zabezpieczenie nie tylko kosztownych urządzeń, ale również całej instalacji przed konsekwencjami zbyt dużego obciążenia.

Na rynku można znaleźć różnorodne typy wyłączników nadprądowych, co pozwala na ich dostosowanie do specyficznych warunków pracy. Wybór odpowiedniego modelu powinien być uzależniony od charakterystyki obciążenia w danej instalacji, co podkreśla wagę właściwego doboru. Zrozumienie zasady działania wyłączników nadprądowych jest kluczowe dla efektywnej ochrony. Właściwe ich ustawienie oraz dobór zapewniają maksymalne bezpieczeństwo przed niespodziewanymi awariami.

Jakie są podstawowe funkcje wyłącznika nadprądowego?

Podstawowym zadaniem wyłącznika nadprądowego jest zapewnienie ochrony przed przeciążeniem oraz zwarciem. Gdy prąd przekracza ustaloną granicę, urządzenie automatycznie przerywa obwód, co znacząco redukuje ryzyko uszkodzeń zarówno w instalacjach elektrycznych, jak i w podłączonych sprzętach. Tego typu zabezpieczenie nie tylko chroni mienie, ale także dba o bezpieczeństwo użytkowników, eliminując ryzyko porażenia prądem.

Nowoczesne modele wyłączników nadprądowych często są wyposażone w dodatkowe styki pomocnicze, które informują o aktualnym stanie urządzenia – czy jest aktywne, czy też nie. To znacząco ułatwia monitorowanie zabezpieczeń. Co więcej, te wyłączniki doskonale współpracują z różnicowoprądowymi, co pozwala na kompleksową ochronę przed awariami, takimi jak przypadkowe porażenia prądem.

Kluczowymi elementami wyłączników są:

• wyzwalacze termiczne,
• wyzwalacze elektromagnetyczne.

Te elementy gwarantują błyskawiczne działanie w kryzysowych sytuacjach. Dzięki tym innowacyjnym rozwiązaniom, wyłączniki stają się naprawdę niezawodne. Wybór odpowiedniego wyłącznika nadprądowego jest więc niezwykle istotny dla skutecznej ochrony w systemach elektrycznych.

Jakie są zastosowania wyłączników nadprądowych w instalacjach elektrycznych?

Wyłączniki nadprądowe pełnią kluczową funkcję w zabezpieczaniu systemów elektrycznych, zarówno w domach, biurach, jak i zakładach produkcyjnych. Ich głównym zadaniem jest ochrona obwodów, które zasilają:

• oświetlenie,
• gniazdka,
• silniki.

Działają automatycznie, odcinając prąd, gdy obciążenie przekracza bezpieczne limity. To znacząco zmniejsza ryzyko uszkodzenia instalacji oraz wszelkich podpiętych urządzeń. Stosowanie tych wyłączników w gniazdkach i obwodach oświetleniowych podnosi poziom bezpieczeństwa użytkowników, minimalizując zagrożenie zwarciem i pożarem.

Dodatkowo, wyłączniki nadprądowe odgrywają ważną rolę w rozdzielnicach elektrycznych, gdzie monitorują i kontrolują przepływ prądu do różnych sekcji instalacji. Co istotne, dostępne są w różnych charakterystykach, takich jak B i C, co pozwala na ich dokładne dopasowanie do specyfiki obciążeń oraz prądów rozruchowych urządzeń.

To uniwersalne rozwiązanie, które sprawdza się w instalacjach o zróżnicowanych wymaganiach elektrycznych, czyni je nieocenionymi w kontekście ochrony systemów elektrycznych. Właśnie dlatego, korzystanie z wyłączników nadprądowych jest kluczowe dla zapewnienia nie tylko efektywności, ale także bezpieczeństwa w obwodach elektrycznych.

Jak prawidłowo dobrać wyłącznik nadprądowy do instalacji elektrycznej?

Aby skutecznie dobrać wyłącznik nadprądowy do naszej instalacji elektrycznej, należy wziąć pod uwagę kilka istotnych aspektów. Przede wszystkim kluczowy jest prąd obliczeniowy obwodu, który powinien być zgodny z parametrami znamionowymi wyłącznika. Dobry wybór wyłącznika nie tylko chroni przed przeciążeniami, ale także zapobiega zwarciom. Ważna jest także obciążalność prądowa przewodów. Wyłącznik powinien być odpowiednio dostosowany do ich specyfikacji, co pozwoli nam uniknąć ryzyka przegrzewania oraz potencjalnych uszkodzeń instalacji. Na przykład, w przypadku urządzeń generujących duży prąd rozruchowy, warto rozważyć stosowanie wyłączników z charakterystyką C, które lepiej radzą sobie z chwilowymi skokami prądu.

Kolejnym istotnym czynnikiem jest zdolność zwarciowa wyłącznika; powinna być równa lub przekraczać przewidywany prąd zwarciowy w miejscu instalacji. Należy również pamiętać, że wyłączniki muszą spełniać normę PN-HD 60364-4-43:2012, co gwarantuje, że są zgodne z niezbędnymi standardami bezpieczeństwa. Właściwy dobór wyłącznika nadprądowego opiera się zatem na wszechstronnym zrozumieniu tych kluczowych parametrów, a stosowanie się do tych zasad zapewnia nam bezpieczeństwo oraz efektywną eksploatację instalacji elektrycznej.

Jakie są różnice między wyłącznikiem nadprądowym B a C?

Różnice pomiędzy wyłącznikami nadprądowymi typu B i C skupiają się głównie na ich mechanizmie działania oraz zastosowaniach. Wyłącznik typu B charakteryzujący się większą czułością, uruchamia się przy prądzie zwarciowym od 3 do 5 razy przekraczającym prąd znamionowy. To sprawia, że jest doskonałym wyborem do domowych instalacji, gdzie prądy rozruchowe zwykle nie są wysokie, oferując solidną ochronę przed chwilowymi przeciążeniami.

Natomiast wyłącznik typu C aktywuje się przy prądzie wynoszącym 5 do 10-krotności prądu znamionowego, co czyni go bardziej odpowiednim dla obwodów z urządzeniami o większej mocy rozruchowej. To z kolei jest typowe dla środowiska przemysłowego oraz instalacji komercyjnych, gdzie wymagana jest większa tolerancja na wyższe prądy chwilowe związane z uruchamianiem silników elektrycznych.

Podczas gdy typ B gwarantuje szybką reakcję na małe przeciążenia, typ C lepiej sprawdza się w systemach, które muszą radzić sobie z nagłymi skokami prądu. Właściwy wybór między tymi dwoma typami wyłączników ma ogromne znaczenie dla efektywności oraz bezpieczeństwa instalacji elektrycznej. To podkreśla istotność zrozumienia ich charakterystyki, co pozwala na odpowiednie dopasowanie zabezpieczeń do indywidualnych potrzeb użytkowników oraz specyfiki pracy urządzeń.

Do jakich urządzeń przeznaczone są wyłączniki nadprądowe typu B?

Wyłączniki nadprądowe typu B pełnią istotną rolę w ochronie obwodów zasilających urządzenia o niskich prądach rozruchowych. Zazwyczaj znajdują zastosowanie w instalacjach elektrycznych budynków mieszkalnych oraz biurowych. Do typowych odbiorników, które podłącza się do tych wyłączników, zalicza się:

• oświetlenie,
• gniazdka,
• komputery,
• drobne sprzęty gospodarstwa domowego, takie jak telewizory,
• lodówki.

Charakterystyka B uruchamia się, gdy prąd zwarciowy osiągnie wartość od 3 do 5-krotności prądu znamionowego, co sprawia, że wyłączniki te szybko reagują na przeciążenia i zwarcia. Dzięki nim instalacje są skutecznie chronione przed niebezpiecznymi sytuacjami, co z kolei znacząco zmniejsza ryzyko wystąpienia pożaru lub uszkodzeń sprzętu. W przypadku bardziej wymagających obwodów, charakterystycznych dla urządzeń z wysokimi prądami rozruchowymi, rekomenduje się wybór wyłączników z charakterystyką C, które lepiej radzą sobie z nagłymi skokami prądowymi. Ostateczny dobór odpowiedniego wyłącznika nadprądowego powinien uwzględniać specyfikę obciążeń w danej instalacji, co zapewnia optymalną ochronę.

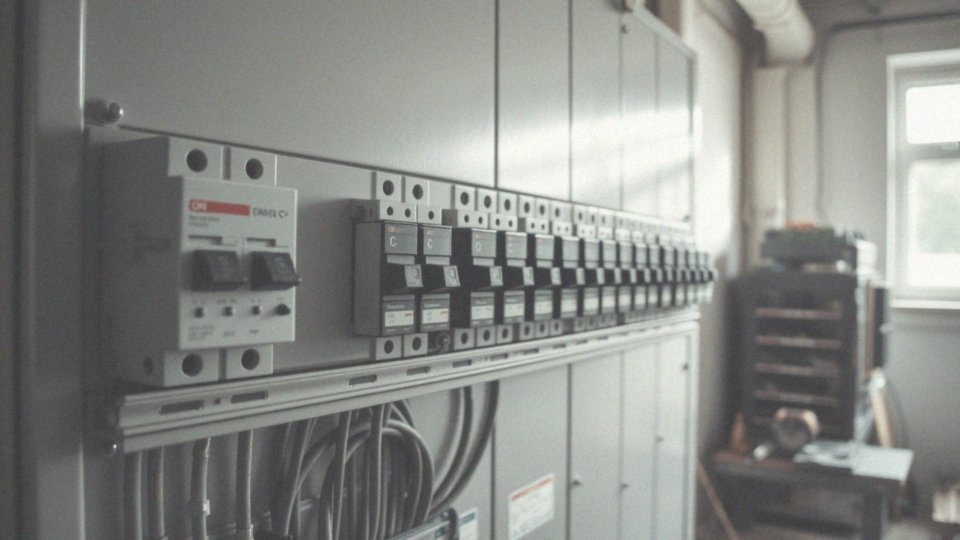

Do jakich urządzeń przeznaczone są wyłączniki nadprądowe typu C?

Wyłączniki nadprądowe typu C to doskonałe rozwiązanie do ochrony obwodów zasilających urządzenia, które generują wyższe prądy rozruchowe. Znajdują one zastosowanie w:

• elektrycznych silnikach,
• transformatorach,
• pompach,
• elektronarzędziach.

W obiektach przemysłowych, warsztatach i przestrzeniach komercyjnych, wyłączniki te skutecznie zapobiegają przeciążeniom i zwarciom. Ich zdolność do radzenia sobie z krótkotrwałymi przeciążeniami sięgającymi 10-krotności prądu nominalnego sprawia, że są idealnym zabezpieczeniem dla instalacji elektrycznych dużych maszyn i urządzeń. Montaż tych urządzeń odbywa się na szynach DIN, co znacząco podnosi komfort oraz elastyczność całej instalacji elektrycznej. Wybierając odpowiednie modele, użytkownicy mogą znacząco zredukować ryzyko awarii, co prowadzi do wydłużenia żywotności podłączonych sprzętów. Dlatego wyłączniki typu C są niezawodnym wyborem w przypadku najbardziej wymagających aplikacji elektrycznych.

Jak prąd znamionowy wpływa na działanie wyłącznika nadprądowego?

Prąd znamionowy wyłącznika nadprądowego jest niezwykle istotny w kontekście jego funkcjonowania. To właśnie on określa maksymalny prąd, który może przebiegać przez urządzenie bez aktywacji mechanizmu wyzwalającego. Kiedy wartość ta zostaje przekroczona, obwód zostaje natychmiast przerwany, co skutecznie zapobiega przeciążeniom oraz uszkodzeniom instalacji. Dlatego tak istotne jest, aby prawidłowo dobrać prąd znamionowy, co ma kluczowe znaczenie dla bezpieczeństwa całego systemu elektrycznego.

Na rynku dostępne są różne typy wyłączników, które różnią się swoimi parametrami:

• wyłączniki typu B, które są zaprojektowane do obsługi mniejszych prądów zasilających, aktywując się, gdy prąd zwarciowy osiągnie od 3 do 5-krotności prądu znamionowego,
• wyłączniki typu C, które są w stanie zareagować na prąd od 5 do 10 razy przekraczający nominalne wartości, co czyni je bardziej odpowiednimi do zastosowań z dużymi prądami rozruchowymi, np. w silnikach elektrycznych.

Wybór odpowiedniego prądu znamionowego oraz typu wyłącznika jest uzależniony od specyficznych wymagań instalacji oraz zastosowanych urządzeń. Takie decyzje mają ogromne znaczenie dla optymalnej obciążalności prądowej oraz skutecznej ochrony przed przeciążeniami. Dobrze dobrane parametry pozwalają na lepsze dostosowanie do potrzeb instalacji elektrycznej, co w dłuższej perspektywie przekłada się na bezpieczeństwo i trwałość całego systemu.

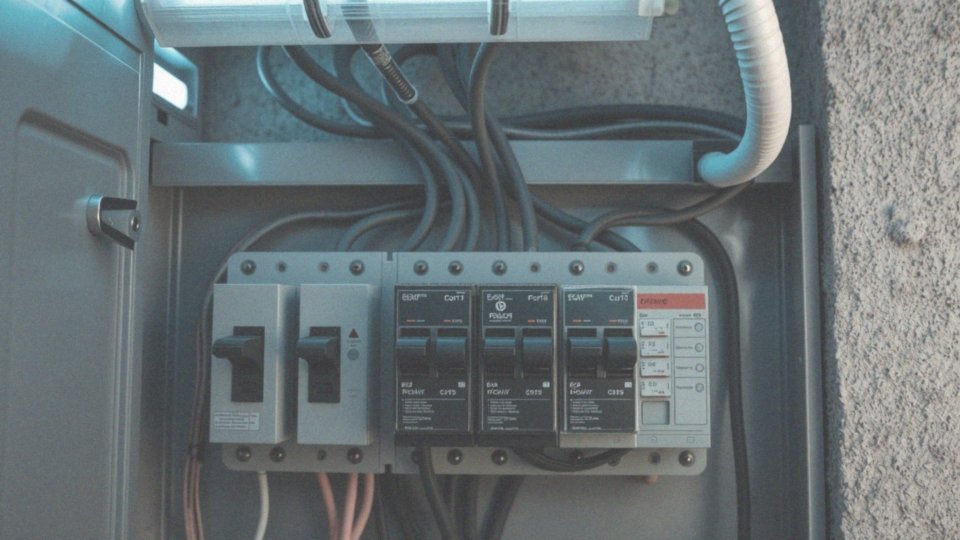

Jakie są wymogi dotyczące obciążalności prądowej wyłączników nadprądowych?

Wymagania dotyczące obciążalności prądowej wyłączników nadprądowych odgrywają kluczową rolę w zapewnieniu bezpieczeństwa oraz sprawności instalacji elektrycznych. Obciążalność ta definiuje maksymalny prąd, który wyłącznik jest w stanie bezpiecznie przewodzić, co jest istotne, aby zminimalizować ryzyko przegrzania oraz ewentualnych uszkodzeń. Ważne jest, by była ona dostosowana do prądu znamionowego konkretnego obwodu oraz właściwości przewodów elektrycznych.

Podczas doboru odpowiedniej obciążalności prądowej warto wziąć pod uwagę kilka istotnych czynników, takich jak:

• współczynnik obciążenia zależny od liczby podłączonych urządzeń i ich specyfiki,
• częstotliwość wykorzystywania obwodów, co może sugerować wybór wyłączników o większej obciążalności,
• temperatura otoczenia wpływająca na możliwość przewodzenia prądu,
• sposób układania przewodów w pionie oraz w poziomie, co ma wpływ na efektywne odprowadzanie ciepła.

Właściwe określenie wymogów dotyczących obciążalności prądowej jest niezbędne do prawidłowego działania całego systemu elektrycznego. Dzięki temu zmniejsza się ryzyko uszkodzeń oraz awarii. Również przestrzeganie obowiązujących norm oraz przepisów bezpieczeństwa jest fundamentalne dla ochrony zarówno mienia, jak i osób korzystających z instalacji.

Jakie są charakterystyki czasowo-prądowe wyłączników nadprądowych?

Czasowo-prądowe charakterystyki wyłączników nadprądowych odnoszą się do relacji pomiędzy czasem reakcji wyłącznika a wartością prądu. Wyróżniamy dwa główne typy tych charakterystyk:

• Typ B: włączają się, gdy prąd osiąga od 3 do 5-krotności prądu znamionowego, co pozwala im szybko reagować na małe przeciążenia. Są idealne dla urządzeń, które nie generują dużych prądów podczas uruchamiania, takich jak oświetlenie, gniazdka czy drobne sprzęty domowe,
• Typ C: aktywują się przy prądzie od 5 do 10 razy większym niż prąd znamionowy, oferując większą tolerancję na krótkotrwałe przeciążenia. Sprawdzają się doskonale w obwodach z urządzeniami wymagającymi wysokich prądów rozruchowych, na przykład silnikami elektrycznymi.

Różnice w krzywych zadziałania pozwalają lepiej dopasować wyłączniki do potrzeb konkretnej instalacji oraz używanych urządzeń. Wykresy charakterystyk czasowo-prądowych są kluczowe przy wyborze odpowiedniego wyłącznika, ponieważ pomagają zoptymalizować jego działanie i zapewniają skuteczną ochronę przed przeciążeniami i zwarciem. Zrozumienie tych charakterystyk przyczynia się do poprawy efektywności systemu elektrycznego oraz zwiększa bezpieczeństwo użytkowników. Przykłady zastosowania wyłączników typu B i C ukazują różnice w praktyce, co potwierdzają również konsultacje z elektrykami podczas wyboru adekwatnych modeli.

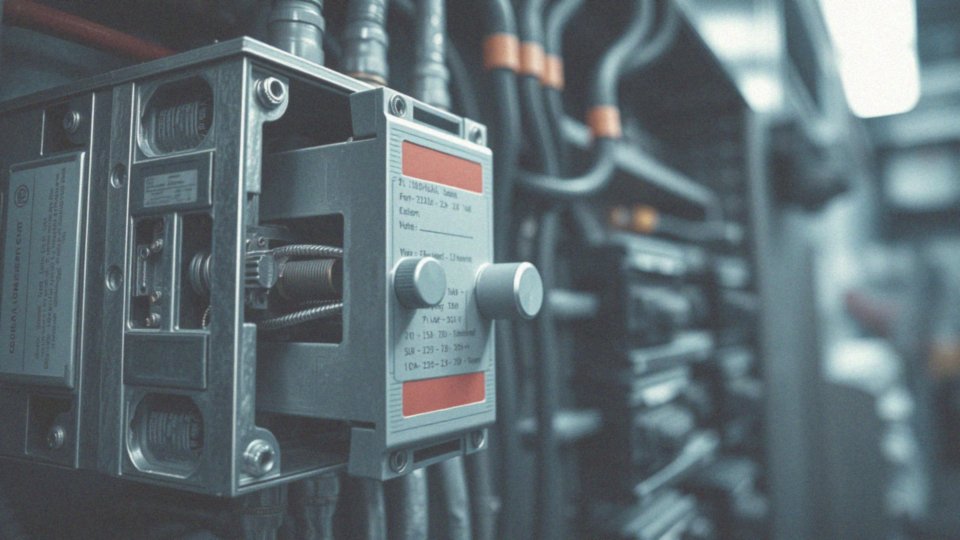

Jak wyzwalacz termiczny i elektromagnetyczny wpływa na funkcjonowanie wyłączników nadprądowych?

Wyzwalacze termiczne i elektromagnetyczne pełnią niezwykle istotną rolę w funkcjonowaniu wyłączników nadprądowych. Są one kluczowe dla ich skuteczności i działania. Wyzwalacz termiczny działa poprzez wykrywanie długotrwałych przeciążeń – gdy bimetal zaczyna się nagrzewać, a temperatura osiąga ustalony poziom, obwód automatycznie się przerywa. Z kolei wyzwalacz elektromagnetyczny reaguje błyskawicznie na nagły wzrost prądu, co najczęściej ma miejsce podczas zwarć.

Takie natychmiastowe wyłączenie obwodu jest kluczowe w zapobieganiu dalszym uszkodzeniom. Oba typy wyzwalaczy działają w harmonii, co gwarantuje kompleksową ochronę przed różnorodnymi zagrożeniami elektrycznymi. Dzięki ich zastosowaniu, wyłączniki nadprądowe są skutecznym narzędziem ochrony przed przeciążeniami i zwarciami, co zwiększa bezpieczeństwo instalacji elektrycznych.

Wyzwalacz termiczny jest szczególnie skuteczny przy długotrwałych obciążeniach, natomiast wyzwalacz elektromagnetyczny zyskuje na wartości w sytuacjach nagłych, szybko reagując na wysokie prądy zwarciowe. To błyskawiczne działanie ogranicza ryzyko uszkodzenia urządzeń oraz minimalizuje związane z tym zagrożenia.

Jeśli chodzi o prądy, wyzwalacz termiczny charakteryzuje się większą czułością na wartości nominalne, co czyni go idealnym do monitorowania długoterminowych obciążeń. Wyzwalacz elektromagnetyczny z kolei wyróżnia się szybkością reakcji na duże prądy, co jest kluczowe dla ochrony integralności instalacji elektrycznej.

Oba wyzwalacze mają swoje specyficzne charakterystyki czasowo-prądowe, które są dostosowane do indywidualnych potrzeb użytkowników oraz różnych rodzajów obciążeń w systemie. Odpowiedni dobór oraz w odpowiednich ustawieniach tych wyzwalaczy stanowią fundament skutecznej ochrony instalacji elektrycznych, co podkreśla ich znaczenie w systemach zabezpieczeń.

Jakie są przebiegi prądów zadziałania w wyłącznikach nadprądowych?

Przebiegi prądów zadziałania wyłączników nadprądowych to kluczowe elementy, które mają ogromny wpływ na działanie instalacji elektrycznych. To właśnie one decydują o szybkości reakcji urządzenia na przeciążenia oraz zwarcia w obwodach. Reakcja wyłącznika jest ściśle związana z jego charakterystyką. Na przykład:

• wyłącznik typu B charakteryzuje się szybką reakcją, włączając się, gdy prąd wzrasta od 3 do 5-krotności prądu znamionowego. Dzięki temu doskonale nadaje się do obwodów, gdzie występują urządzenia o niskich prądach rozruchowych, jak na przykład oświetlenie czy gniazdka elektryczne,
• wyłącznik typu C aktywuje się przy prądzie od 5 do 10-krotności prądu znamionowego, co czyni go lepszym wyborem dla obwodów zawierających urządzenia z większymi prądami rozruchowymi, takimi jak silniki elektryczne czy różne maszyny.

Zrozumienie różnorodnych charakterystyk tych wyłączników jest niezwykle istotne dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Ważne jest, aby wyłącznik reagował na nadmiar prądu w odpowiednim czasie, co pozwala zminimalizować ryzyko uszkodzeń. Znajomość przebiegów prądów zadziałania ułatwia dobór właściwych wyłączników, co z kolei prowadzi do większej efektywności w ochronie różnorodnych aplikacji elektrycznych. Idealnie dobrane wyłączniki do specyfiki obwodów zapewniają optymalną pracę całego systemu oraz zwiększają jego bezpieczeństwo.

Jak wyłącznik nadprądowy ochroni moją instalację przed przeciążeniem?

Wyłącznik nadprądowy to niezwykle ważny komponent zabezpieczający instalację elektryczną przed przegrzaniem. Działa poprzez ciągłe monitorowanie natężenia prądu w obwodzie. Gdy wartość ta przekroczy ustaloną granicę, uruchamia się wyzwalacz termiczny. To bimetaliczne urządzenie ogrzewa się, co prowadzi do odcięcia zasilania, a tym samym chroni przewody przed przegrzaniem i redukuje ryzyko uszkodzenia sprzętu. Dzięki temu zmniejsza się również prawdopodobieństwo wystąpienia pożaru w dłuższym okresie czasu.

Kluczowe elementy dotyczące właściwego doboru wyłącznika nadprądowego:

• właściwy prąd znamionowy dostosowany do przewidywanego obciążenia instalacji,
• zbyt niski prąd znamionowy może powodować częste wyłączania,
• zbyt wysoki nie gwarantuje skutecznej ochrony,
• wielozadaniowość w wykrywaniu długookresowych i nagłych przeciążeń,
• wymagania dotyczące obciążalności prądowej,
• dostosowanie do charakterystyki instalacji oraz przewodów.

Dodatkowo, konieczne jest, aby spełniały aktualne normy, co znacznie zwiększa bezpieczeństwo użytkowania. Niewłaściwy wybór wyłącznika może prowadzić do poważnych problemów, takich jak uszkodzenia sprzętu czy ryzyko pożaru. Dlatego kluczowe jest zrozumienie zasad działania oraz dokonanie właściwego wyboru wyłącznika nadprądowego, aby skutecznie chronić instalację elektryczną przed przeciążeniami.

Jakie przeszkody mogą wystąpić podczas instalacji wyłączników nadprądowych?

Instalacja wyłączników nadprądowych może wiązać się z różnorodnymi trudnościami, które wpływają zarówno na ich funkcjonalność, jak i na bezpieczeństwo całej instalacji elektrycznej. Istotnym zagadnieniem jest dobór odpowiedniego modelu do konkretnego obciążenia. Jeśli wyłącznik nie spełnia wymaganych parametrów, może to prowadzić do:

• częstych włączeń,
• braku reakcji w obliczu zagrożenia.

Ponadto, błędne podłączenie przewodów bywa przyczyną zwarć oraz uszkodzeń. Kolejnym wyzwaniem jest ograniczona przestrzeń w rozdzielnicy, co często utrudnia dostęp do wyłącznika i jego serwisowanie. Dodatkowo, mechaniczne uszkodzenia, na przykład wskutek upadku sprzętu, mają negatywny wpływ na skuteczność urządzenia. Ważne jest również przestrzeganie norm, takich jak PN-HD 60364-4-43:2012, ponieważ ich niedostosowanie może prowadzić do niewłaściwego działania systemu ochrony elektrycznej.

Nie można zapominać o regularnych przeglądach oraz konserwacji. Ich zaniedbanie przyczynia się do pogorszenia stanu technicznego wyłączników, co w efekcie obniża ich wydajność. Dlatego monitorowanie tych elementów oraz odpowiednie zabezpieczanie ich jest kluczowe dla zapewnienia optymalnej ochrony instalacji elektrycznej przed potencjalnymi awariami.

Jakie są standardy dotyczące wyłączników nadprądowych w Polsce?

Polskie normy dotyczące wyłączników nadprądowych, zawarte w PN-EN 60898 oraz PN-HD 60364-4-43:2012, precyzują wymagania dotyczące ich budowy, parametrów technicznych, funkcjonowania oraz obciążalności prądowej. Wyłączniki te odgrywają kluczową rolę w zapewnieniu bezpieczeństwa użytkowania oraz w skutecznej ochronie instalacji elektrycznych przed przeciążeniami i zwarciami. Zgodnie z tymi regulacjami, istotne jest, aby wyłączniki były dostosowane do konkretnego typu obciążenia oraz warunków, w jakich są instalowane, co zwiększa ich efektywność.

• dla urządzeń, które charakteryzują się niskimi prądami rozruchowymi, zaleca się stosowanie wyłączników o charakterystyce B, które aktywują się przy prądzie zwarciowym w zakresie od 3 do 5-krotności prądu nominalnego,
• w obiektach przemysłowych, gdzie prądy rozruchowe są najczęściej wyższe, idealnym rozwiązaniem będą wyłączniki typu C, działające przy prądzie od 5 do 10-krotności wartości nominalnej.

Obciążalność prądowa wyłączników ma kluczowe znaczenie dla ich prawidłowego funkcjonowania. Musi być ona odpowiednio dopasowana do specyfiki przewodów elektrycznych oraz urządzeń, które są wykorzystywane w danym systemie. Dlatego właściwy wybór i instalacja wyłączników nadprądowych, zgodnie z obowiązującymi normami, zapewnia nie tylko ich sprawność, ale także chroni użytkowników przed potencjalnymi zagrożeniami elektrycznymi.
